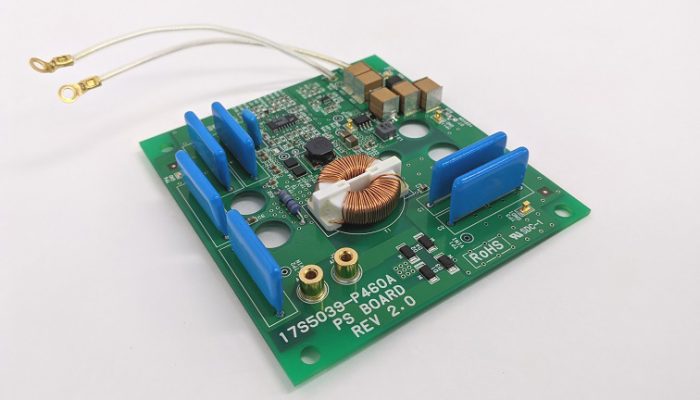

広い入力変動範囲に対応可能な電源装置基板です。
基板仕様
| Vin | DC | 9～140V |
| AC | 140Vpeak 正弦波：9～100Vrms 矩形波：9～100Vrms/Duty50% 4W | |
| Vout | 28V | ※電圧変更も特注で対応可能 |
| 出力電圧精度 | ±4.5% | ※Ta=25℃ |
| Iout | 100mA | |
| 効率 | Vin=9V 76% | ※Iout=100mA |
| Vin=140V 50% | ※Iout=100mA | |
| Ta | （0～40℃） | |
| 保護機能 | 低電圧保護、過電流保護 | |
| ソフトスタート | あり | |
| 基板サイズ | 93×102mm、1.6mmt、FR4 | |
| 部品高さ | 21mmMAX(基板面より) | |
| 入力コネクタ | 圧着端子取り付け端子 M3 | |
| 出力コネクタ | 無し(半田ランド電線半田付け) | ※特注で変換ケーブル作成可能 |
装置の詳細、お見積りなどのご相談など、お気軽にお問い合わせください。
