I/F基板の交換で様々なメーカーに対応可能な産業用インクジェットプリンタヘッド制御基板「IJH1」をご紹介いたします。
紹介動画
IJH1は、メイン基板+I/F基板の2枚構成となっています。
ご指定のメーカーのインクジェットヘッドに対応したI/F基板を開発するだけで、低コストで専用の制御システムを構築することが可能です。
対応シリーズ
●京セラ KJ4A/KK4Bシリーズ
UV-ink 20kHz / Water-base ink 30kHz 駆動
1Head/基板、最大64Head 同期制御
![](https://www.sinagawa-tsushin.co.jp/wp/wp-content/uploads/2018/04/DSC_0277_trim2.jpg)
京セラ製インクジェットヘッド駆動ボード
・1ボード1ヘッド駆動(2558ノズル×3bit)
・高速データ処理(400Mbps)
・最大64ヘッドまで拡張可能
●コニカミノルタ UH-HA810 / 820 / 840
単色50kHz / 4階調25kHz 駆動
4Head/基板、最大128Head 同期制御
![](https://www.sinagawa-tsushin.co.jp/wp/wp-content/uploads/2018/04/DSC_0274_trim2.jpg)
コニカミノルタ製インクジェットヘッド駆動ボード
・1ボード4ヘッド駆動(3200ノズル×3bit)
・高速データ処理(400Mbps)
・最大64ヘッドまで拡張可能
●HP製サーマルインクジェットヘッド駆動ボード
![](https://www.sinagawa-tsushin.co.jp/wp/wp-content/uploads/2018/04/DSC_0268_trim2.jpg)
・1ボード4ヘッド駆動、2ボード8ヘッド駆動
・バリアブルデータ処理
・マーキング用途に特化した印字機能

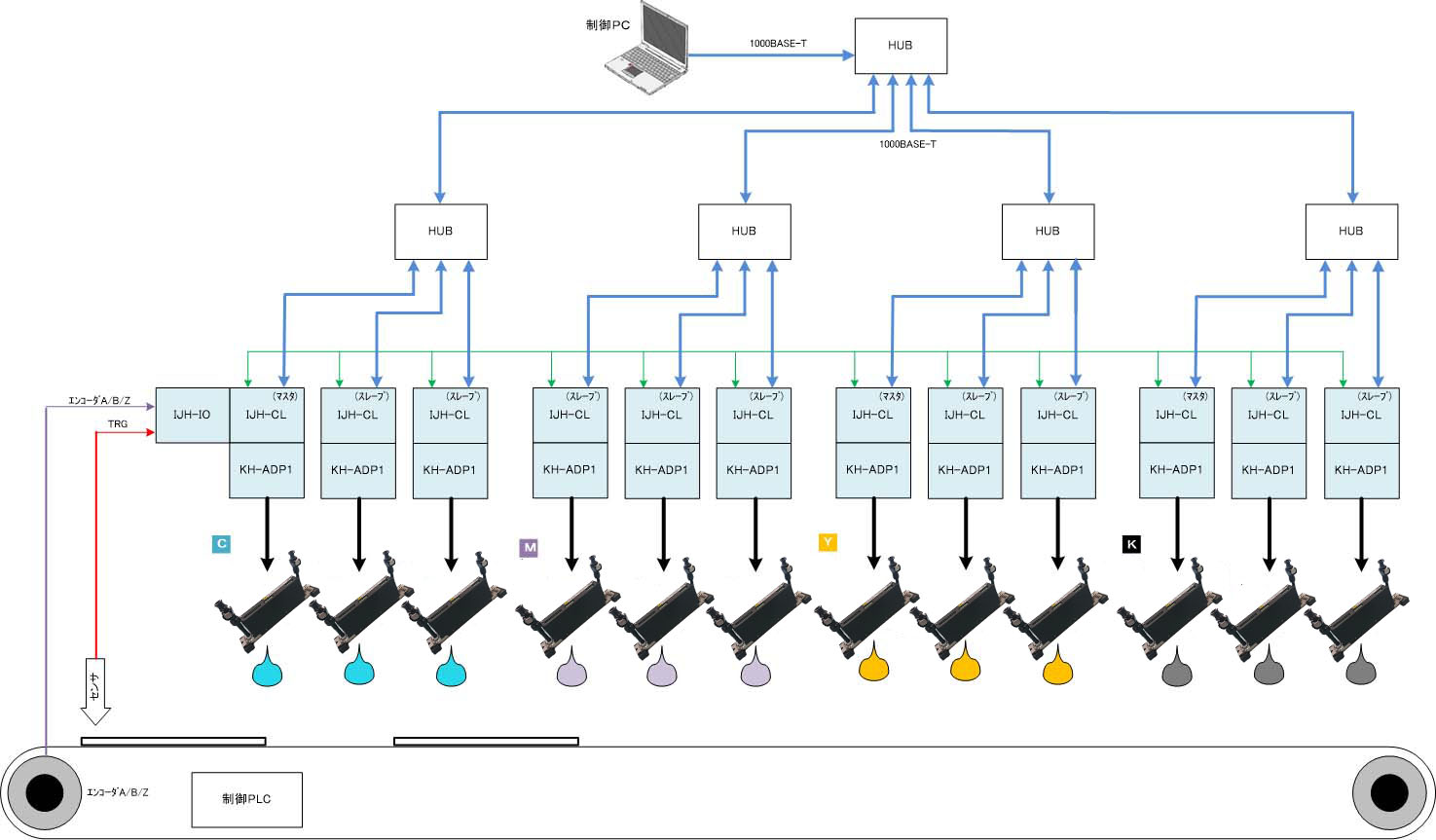

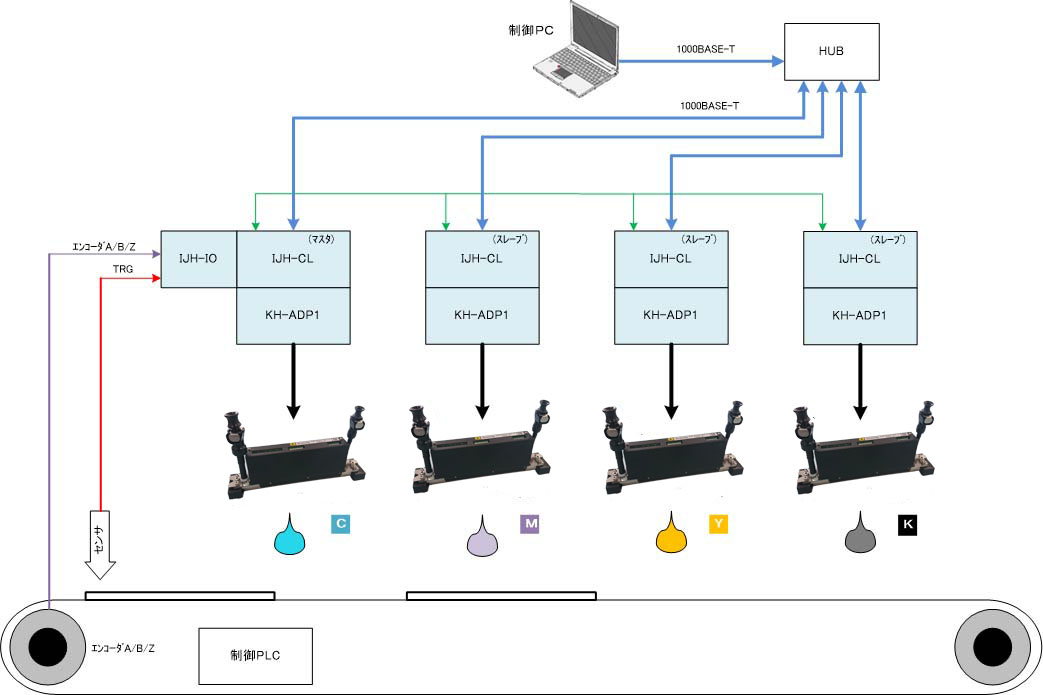

構成図例
![](https://www.sinagawa-tsushin.co.jp/wp/wp-content/uploads/2018/01/IJHkousei01-1024x682.jpg)
![](https://www.sinagawa-tsushin.co.jp/wp/wp-content/uploads/2018/01/IJHkousei02-1024x599.jpg)
基板仕様
項目 | 仕様 |
---|---|
名称 | IJH1(IJH-CL基板+KH-ADP1基板) |
電源仕様 | DC+24V/1.2A(デジタル系) |
インターフェース | LAN:10/100/1000base-T ヘッドインタフェース:LVTTL ティジーチェーン:RS422 コンソール:RS232C I/O:LVTTL デバックポート:JTAG |
その他 | Pb-free |
項目 | 仕様 |
---|---|
名称 | IJH-IO |
電源仕様 | DC+3.3V/100mA DC+24V/100mA |
その他 | Pb-free |
外形
![](https://www.sinagawa-tsushin.co.jp/wp/wp-content/uploads/2018/01/IJH_zu1.png)
![](https://www.sinagawa-tsushin.co.jp/wp/wp-content/uploads/2018/01/IJH_zu2.png)
資料
装置の詳細、お見積りなどのご相談など、お気軽にお問い合わせください。
